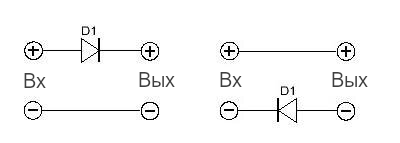

Последовательное подключение диода
Диод можно устанавливать как по минусу, так и по плюсу.
- Мощность диода должна соответствовать потребляемому току
- На диоде происходит падение напряжения и мощности
Подобное решение больше подходит для схем с напряжением питания выше 5 В и незначительным потреблением тока, когда потребляемая мощность больше зависит от величины напряжения питания.

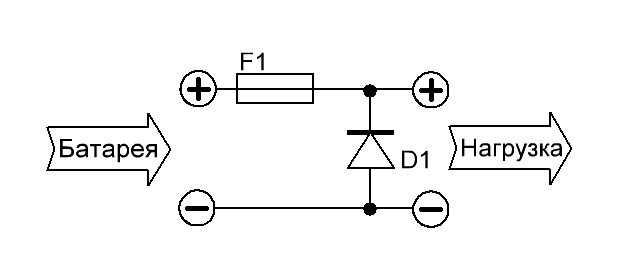

Параллельное подключение диода
Предохранитель должен быть на ток соответствующий потреблению нагрузки, а диод соответствующую мощность, что бы выдержать такой ток. Такую защиту применяют когда ошибка подключения не правильной полярности бывает редкой и вместо плавкого предохранителя можно поставить самовосстанавливающийся.

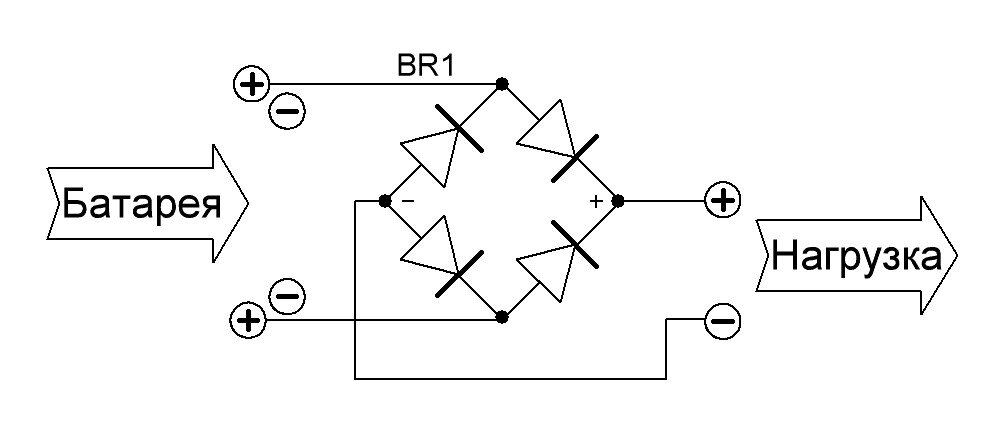

Диодный мост
При любой полярности от источника питания, на нагрузке будет правильная полярность.
Потери на диодах, рабочие мощность и напряжение диодного моста обязательно нужно учитывать.
Для уменьшения потерь применяют реле, диоды Шоттки, полевые транзисторы.
