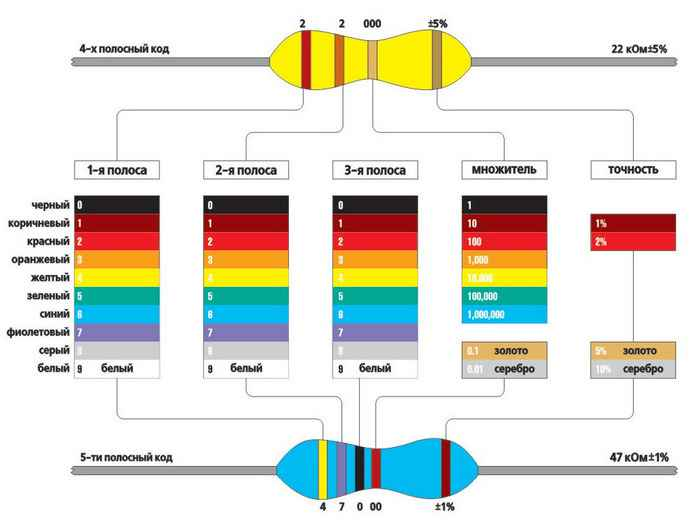

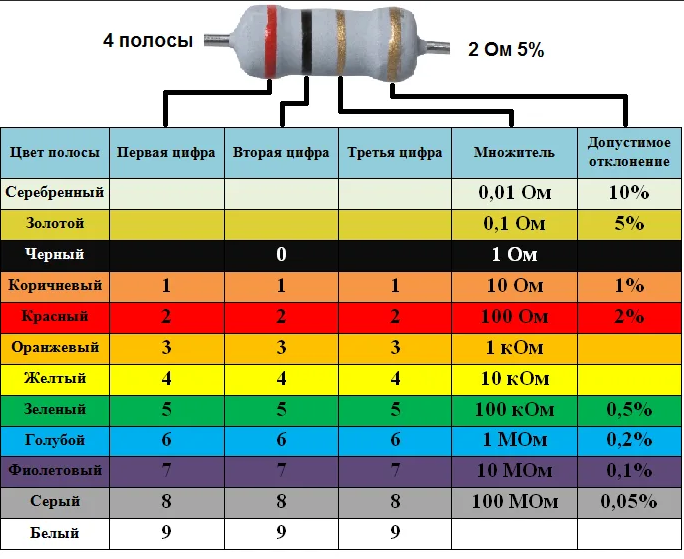

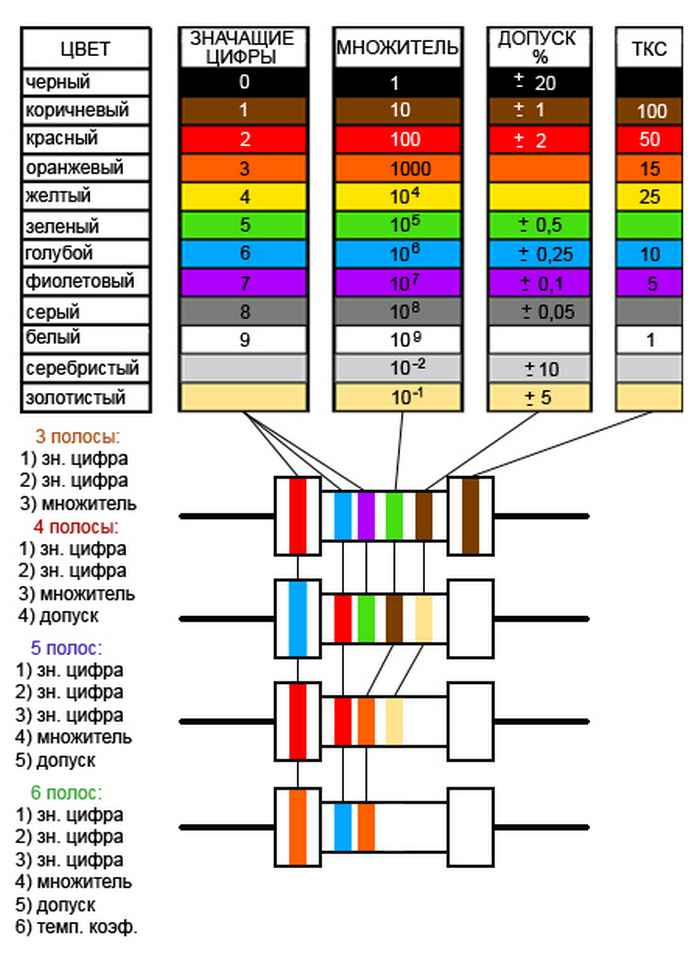

Цветовая маркировка резисторов
Примеры:
Полоса желтого цвета = 4, полоса фиолетового цвета = 7, полоса красного цвета на резисторе это множитель = 100 и золотистая полоса допуск (+-) 5%. Произведём все необходимые расчеты, а именно: 47*100 = 4700+-5% = 4,7 кОм (+-) 5%.
5 полос, первая и вторая из которых коричневая, затем черная, опять коричневая и золотистая полоса, это допуск (смотрим значения в таблице). Рассчитываем и получаем 110*10=1100 +-5% = 1,1 кОм +-5%.

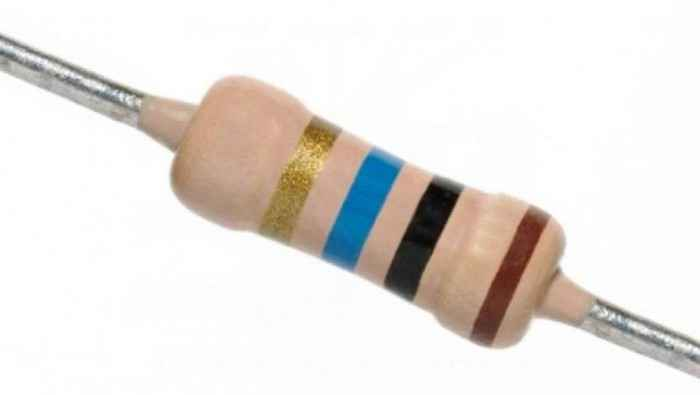

С какой стороны читать цветовую маркировку резисторов
Цветная маркировка на резисторах в виде полос сдвинута в одну из сторон, что и обозначает начало. Тем не менее, можно найти и такие резисторы, на которых цветные полосы нанесены равномерно, то есть, без сдвига в одну сторону.
Бывают и такие резисторы, на которых цветные полосы нанесены равномерно, то есть, без сдвига в одну сторону.
В таком случае нужно обратить внимание на цвет полос с одного края.
Черная, золотистая или серебристая полоски наносятся исключительно с краю цветовой маркировки резисторов. Следовательно, если одна из таких полос есть, то это и будет конечная сторона, значит, отчёт следует начинать с противоположной стороны.
