Основные размеры подвесов для ремонта динамиков

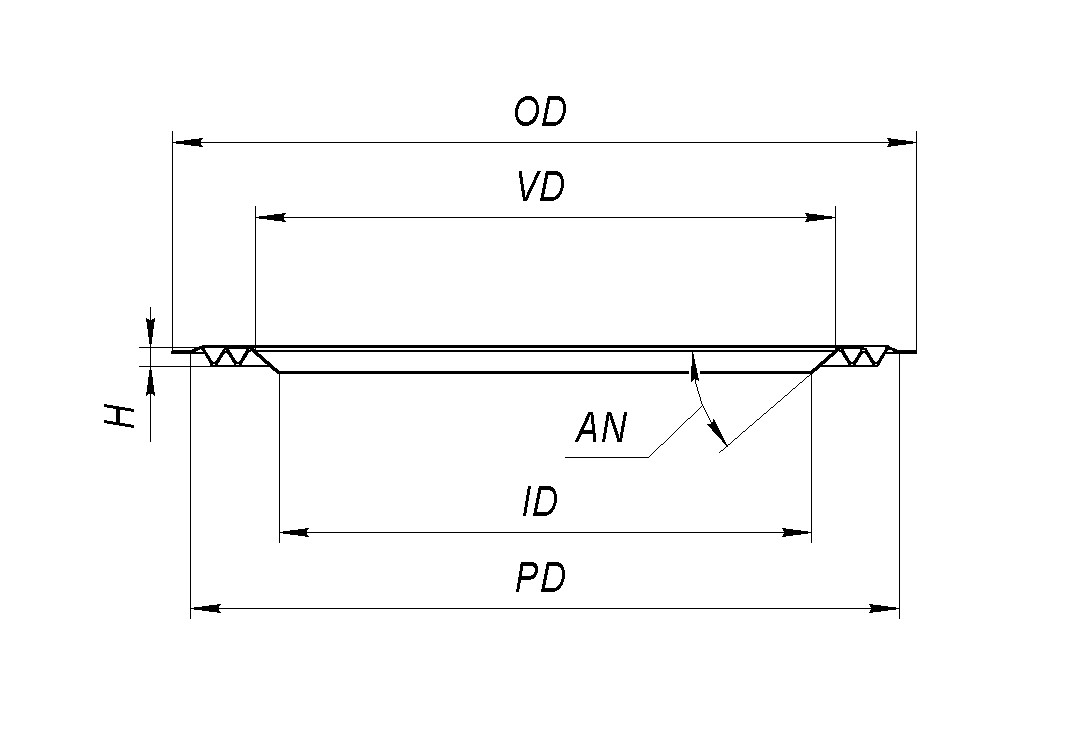

Размеры одноволнового подвеса

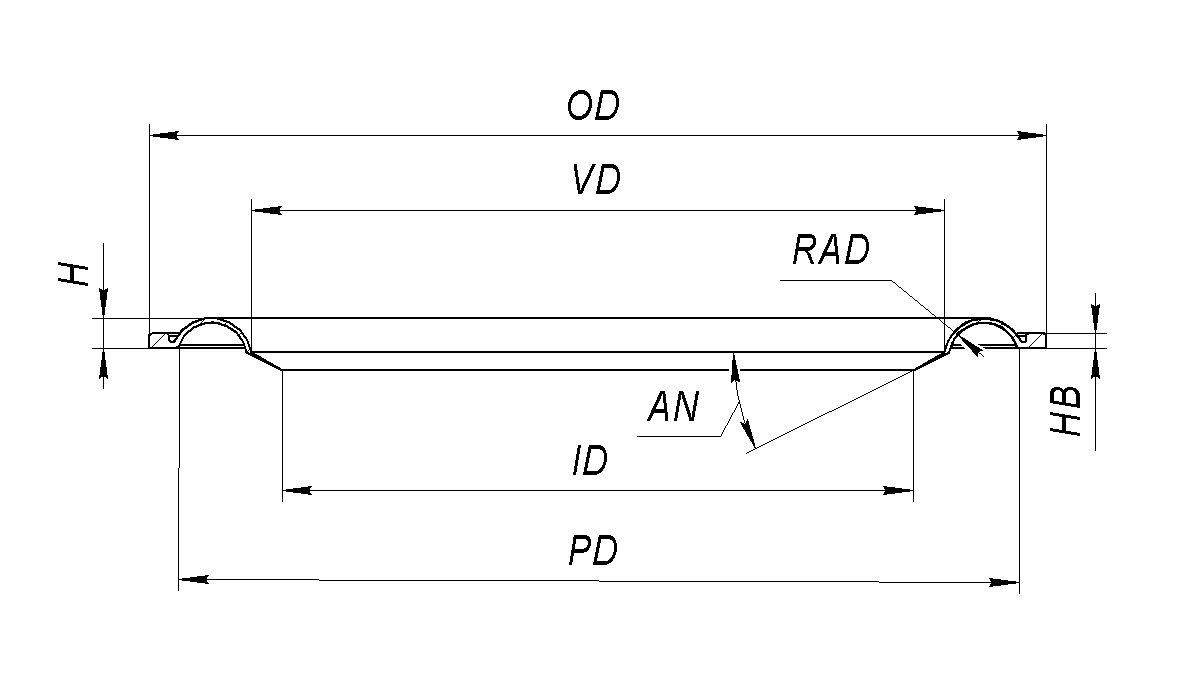

Размеры многоволнового подвеса

Основные размеры подвеса, это VD и  PD. Для начала нужно смотреть эти размеры.

Размеры  OD и ID обычно делаются с запасом.

Размер OD – этот размер делается с запасом и его можно подрезать по месту.

Размер PD – Этот диаметр должен совпадать с отверстием в раме динамика.

Размер VD –  совпадает с наружным диаметром диффузора (или немного больше).

Размер ID -  этот размер делается с запасом и его можно подрезать по месту.



Чтобы поменять подвес, используют любой контактный клей. К примеру - универсальный клей «Момент» или 88. Лучшие результаты дает клей SL, он имеет прозрачный клеевой шов и минимальную толщину клеевого слоя.

Ключевые размеры подвеса

  1. Внешний диаметр волны (OD, Outer Diameter) — диаметр по самой широкой части гофра (волны). Он должен совпадать или чуть превышать внутренний диаметр корзины (рамы) динамика, чтобы подвес можно было надёжно приклеить к корпусу.
  2. Внутренний диаметр волны (ID, Inner Diameter) — диаметр по внутренней кромке волны. Он должен соответствовать посадочному месту под приклеивание к диффузору (или быть чуть меньше: излишек можно подрезать).
  3. Высота волны (высота гофра, без учёта толщины материала) — отвечает за ход диффузора и параметры подвеса (гибкость, резонансную частоту). Если поставить подвес с другой высотой, параметры динамика изменятся.
  4. Толщина материала — важна для расчёта итогового профиля и жёсткости подвеса. У ППУ, резины и ткани она разная даже при одинаковых внешних размерах.
  5. Профиль волны (количество и форма гофров) — влияет на линейность хода и механическую прочность.

Типовые размеры по диаметру динамика

Подвесы обычно маркируют по номинальному диаметру динамика, но реальные посадочные размеры отличаются:

  • 3″ (80 мм): внешний диаметр волны ~90–100 мм, внутренний ~65–75 мм.
  • 4″ (100 мм): внешний ~110–120 мм, внутренний ~80–90 мм.
  • 5″ (125 мм): внешний ~135–145 мм, внутренний ~95–105 мм.
  • 6,5″ (165 мм): внешний ~175–185 мм, внутренний ~125–135 мм.
  • 8″ (200 мм): внешний ~210–220 мм, внутренний ~150–160 мм.
  • 10″ (250 мм): внешний ~260–275 мм, внутренний ~180–195 мм.
  • 12″ (315 мм): внешний ~325–340 мм, внутренний ~220–240 мм.
  • 15″ (380–400 мм): внешний ~400–420 мм, внутренний ~270–290 мм.

Для динамиков YD128‑03 (это 5‑дюймовые) ориентируйтесь на диапазон: внешний диаметр волны примерно 135–145 мм, внутренний — 95–105 мм. Но обязательно замеряйте конкретный экземпляр: у разных производителей посадочные места отличаются.

Как правильно замерить старый подвес

  1. Снимите подвес или аккуратно освободите края.
  2. Измерьте внешний диаметр волны по самой широкой точке гофра (не по крайнему краю материала, а именно по гребню волны).
  3. Измерьте внутренний диаметр волны аналогично — по гребню внутренней волны.
  4. Замерьте высоту волны (перпендикуляр от плоскости крепления до вершины гофра).
  5. Отметьте толщину материала и тип (ППУ/резина/ткань) — это критично: замена ППУ на резину сильно изменит параметры динамика.

Важные нюансы для ремонта

  • Не подбирайте подвес «по дюймам»: разные производители используют разные посадочные размеры даже для одного номинала.
  • Материал подвеса сильно влияет на звук и параметры: ППУ мягче и даёт более низкую резонансную частоту, резина жёстче и долговечнее, ткань — промежуточный вариант.
  • Высота волны критична: если поставить более высокий подвес, изменится Vas, Qts и Fs динамика — это сломает расчёт закрытого ящика, который вы планировали.
  • Если подвеса нет в продаже, иногда делают ремонтную замену: приклеивают новый подвес с подрезкой по внешнему/внутреннему краю, но тогда нужно точно сохранить высоту волны и профиль.
