Цель набора:

1, набор различных электронных компонентов: множество электронных компонентов, резисторов, конденсаторов, катушек индуктивности, диодов, интегральных схем, разъема для наушников, кнопок и т. Д., Многие виды основных компонентов.
2, изучение электроники.
3, практические способности.
4, особенно подходит для использования эпоксидной смолы для сварки печатных плат, которую используют студенты, а не для общего использования на бумажной основе!
Диапазон частот: FM 76-108 МГц



Преимущества:

Электронные энтузиасты или электронное производство электронных студенческих классов, в частности, для оптимизации расположения элементов в соответствии с новичком, этот пакет прост в изготовлении и установке с высоким показателем успеха! Поскольку он использовался во многих школах, мы знаем его эффективность. Этот комплект не просто сварочная сборка, а также регулировка своими руками и спиральной катушки, веселее, это лучше, чем другой простой сборочный комплект. Основное преимущество использования гарнитуры также учитывает школьный шум в классе!



Особенности и использование:

Программа FM-радио имеет богатое, хорошее качество звука и т. Д. На всем протяжении запускает собственную FM-радиостанцию. В комплекте FM-сканирования карманных радиоприемников с использованием специальных блоков, 16-контактный двойной плоский корпус, рабочее напряжение 1,8-3,6 В, схема включает в себя FM-радиоприемник от антенны до частотного дискриминатора выходных аудиосигналов всех функций, она также имеет схему настройки поиска, схему обнаружения сигнала, Схема отключения звука и смещение частоты сжатия цепи FLL с автоподстройкой частоты. Частота ПЧ схемы рассчитана на 70 кГц, периферийные схемы без трансформатора промежуточной частоты, при этом частота выбирается внутренним фильтром ПЧ RC-цепи для завершения. Самолет, такой как цифровой радиотюнер, который использует кнопки электрической настройки (SEEK +, SEEK-) в дополнение к кнопкам регулировки громкости (VOL +, VOL-) и кнопка питания (PW). После включения схемы нажмите кнопку питания, схема начнет работать, нажмите SEEK + для поиска высоких или низких частот нажмите SEEK-поиск радиочастот, автоматический поиск радиосигналов, настройка автоматически прекращается, затем нажмите кнопку Поиск, если схема продолжает поиск радиостанций. Диапазон частот 76-108 МГц. Оба получают универсальную FM-станцию, можно получить радиостанцию школьного кампуса.

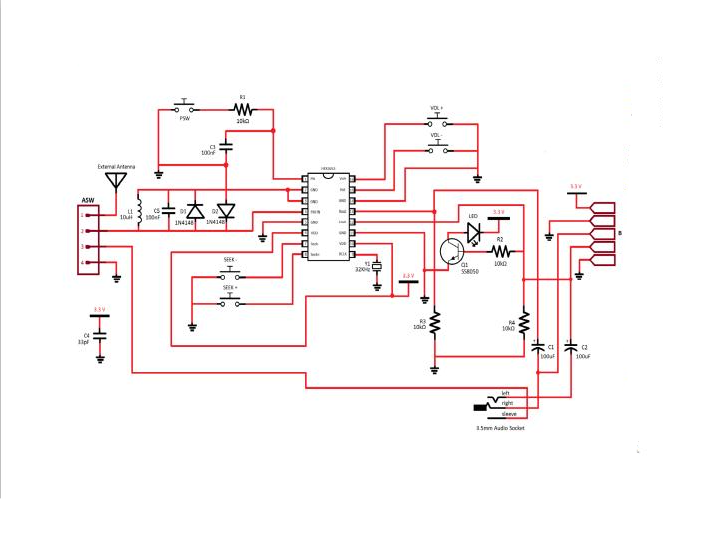

                 4. Схема

GS1299 DIY КОМПЛЕКТ

Размер печатной платы: 5,5 см * 3,7 см

Размер корпуса: 6,7 см * 5,1 см * 1,9 см

Рабочее напряжение: 3,7-4,2 В

Емкость аккумулятора: 250 мАч

Поддержка наушников: наушники-вкладыши

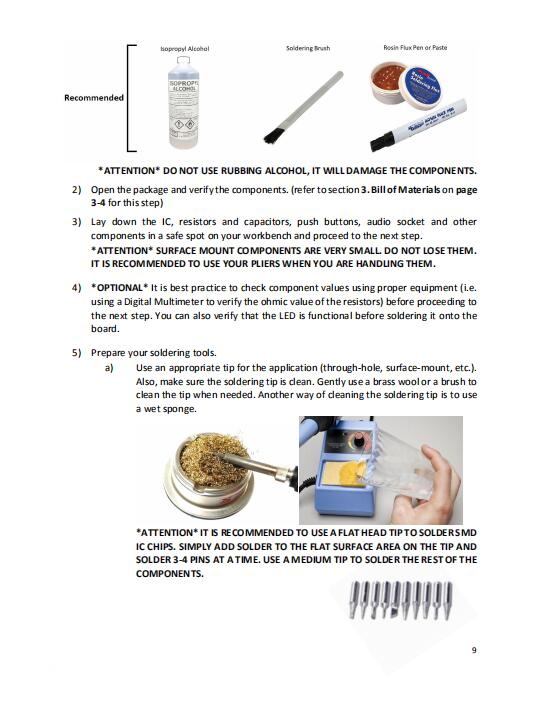

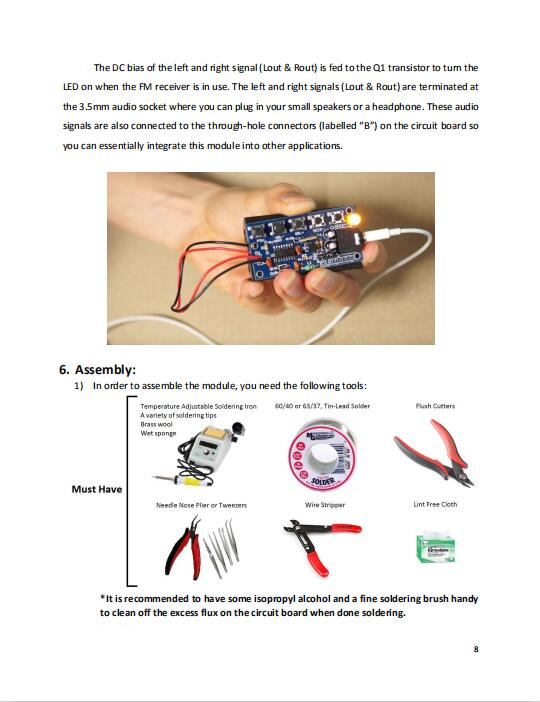

Чтобы сделать этот набор, вам могут понадобиться следующие инструменты:

Паяльник Мультиметр Паяльная проволока Диагональные плоскогубцы Отвертка Пинцет

Хороший стерео радио комплект! Комплект стерео радио имеет следующие функции:

1. Маленький по внешнему виду и новый по форме;

2. Высокая чувствительность, низкий уровень шума и сильная защита от помех;

3. Поддержка глобального диапазона частот (76-108 МГц);

4. Встроенная перезаряжаемая литиевая батарея и схема зарядки, которую можно заряжать с помощью зарядного устройства для мобильного телефона;

5. С рабочим индикатором (синий), индикатором зарядки (красный) и индикатором полного исполнения (синий);

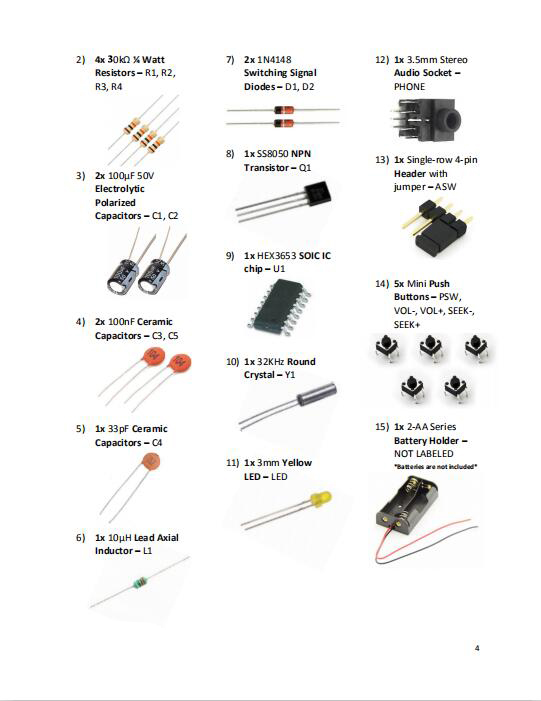

Список поставки запчастей DIY:

Название компонента Количество

Печатная плата 1

МИКРО Блок 2

3,5 Аудио Стенд 1

6*6*12 кнопок 5

12D07 Боковой циферблатный переключатель 1

3 мм светодиод красное свечение красный 1

3MM светодиод белые волосы синий 2

25V 47UF электролитический конденсатор 2

Микросхема 1 GS1299

TP4056 чип 1

1117-3,3 В чип 1

Керамический конденсатор 22P 1

105 Монолитный конденсатор 6

Кварцевый генератор 32768 кГц 1

47UH Цвет кольца Индуктор 1

1N5819 Диод 1

Резистор 10 кОм 2

Резистор 2,2 кОм 3
